皆さんこんにちは、ITAです。
今回は、Raspberry Pi Picoと気圧・気温センサーのBMP280を使って、気温と気圧のデータを取得する方法を紹介します。
はじめに
BMP280は、屋内や屋外の環境の気圧や温度を計測できるセンサーで、ドローンや気象観測、IoTデバイスなど幅広く使われています。小型で精度が良く、価格もお手頃なので電子工作や学習にぴったりです。

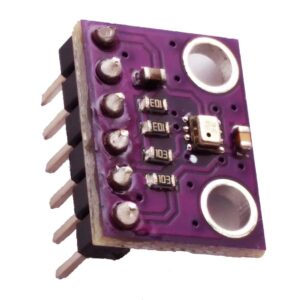

![[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]](https://hbb.afl.rakuten.co.jp/hgb/48fa5682.ce3184f1.48fa5683.22438fe0/?me_id=1372205&item_id=10007093&pc=https%3A%2F%2Fthumbnail.image.rakuten.co.jp%2F%400_mall%2Faudiofuntech%2Fcabinet%2Fproducts%2Fediyparts%2Fediyparts02%2F10527-1.jpg%3F_ex%3D240x240&s=240x240&t=picttext "[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]")
接続方法
BMP280はI2C通信を使ってRaspberry Pi Picoと接続します。I2Cは2本の信号線（SDAとSCL）で複数のデバイスと通信できる便利なインターフェースです。
必要な配線
配線は一例です。
| Picoのピン | 役割 |
|---|---|
| GP14 | SDA |
| GP15 | SCL |
| 3V3 | VCC |
| GND | GND |

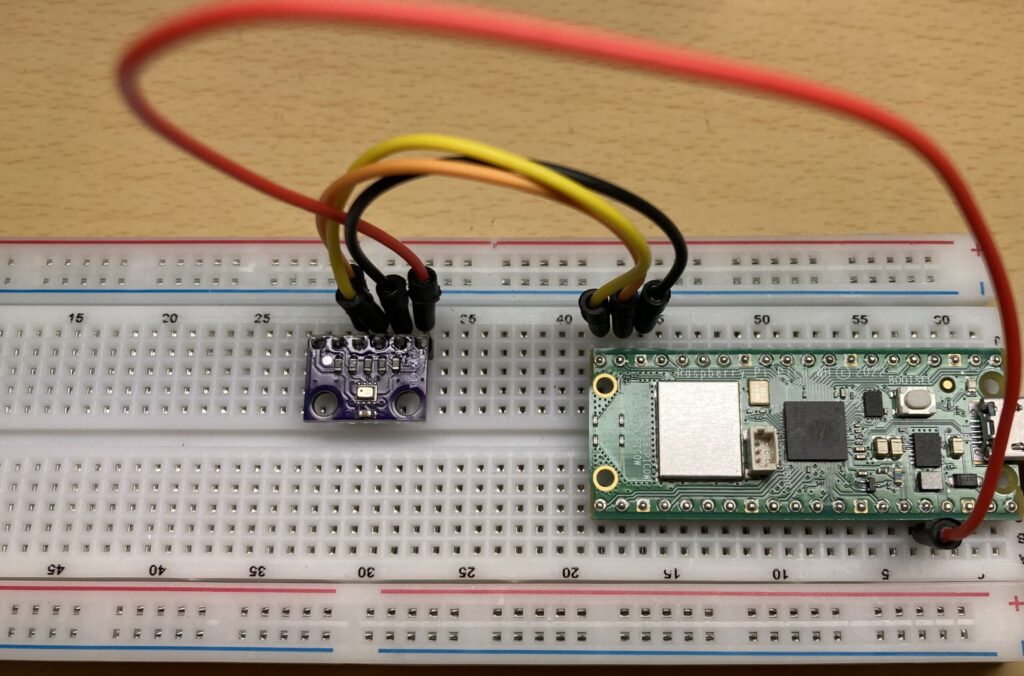

実際に配線すると以下の通りです。
MicroPythonの準備
BMP280を使うためには、専用のライブラリ(bmp280.py)をRaspberry Pi Picoにアップロードする必要があります。
- GitHubリポジトリURL:
https://github.com/dafvid/micropython-bmp280 - リポジトリ内のbmp280.pyファイルをダウンロードしてください。
- Pico本体にbmp280.pyを保存します。
これでBMP280用のライブラリが使えるようになります！
実装コードの紹介
ここでは、Raspberry Pi PicoからBMP280センサーの気温と気圧を読み取るためのシンプルなコードを紹介します。
from machine import Pin, I2C
from bmp280 import BMP280
import time
# I2C初期化（GPIOの番号は適宜変更してください）
i2c = I2C(1, scl=Pin(15), sda=Pin(14))
# BMP280インスタンス作成（アドレスはデフォルトで0x76です)
bmp = BMP280(i2c)
while True:
temperature = bmp.temperature
pressure = bmp.pressure / 100 # Pa → hPa に変換
print("Temperature: {:.2f} °C".format(temperature)) #温度表示
print("Pressure: {:.2f} hPa".format(pressure)) #気圧表示
print("−" * 24)
time.sleep(1)ポイント
- I2C(1, scl=Pin(15), sda=Pin(14))でPicoのGPIOピンをI2C通信に設定しています。
必要に応じて使用するピン番号は変更してください。 - BMP280(i2c)でセンサーのインスタンスを作成します。
センサーのI2Cアドレスが0x77の場合は、BMP280(i2c, addr=0x77) と指定してください。 - 気圧はセンサーからPa（パスカル）単位で取得できるので、100で割ってhPa（ヘクトパスカル）に変換しています。
やってみた

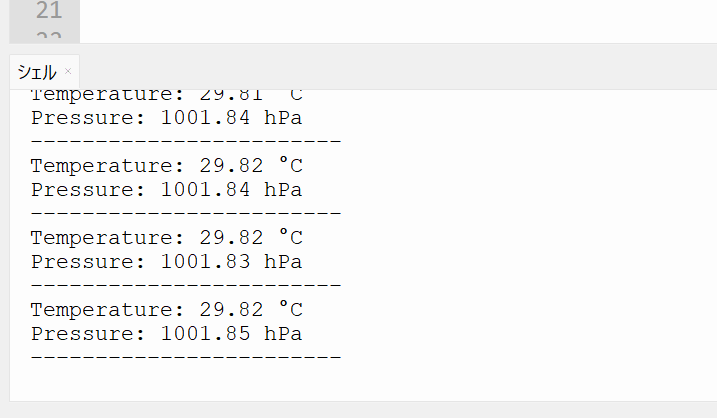

上記のコードを実行してみると、シェルに以下のように表示されます。
まとめ
今回は、Raspberry Pi PicoとBMP280センサーを使って気温と気圧を取得する方法を紹介しました。
- BMP280は小型で扱いやすい気圧・温度センサーです。
- I2C通信を使ってPicoと接続し、専用のMicroPythonライブラリで簡単にデータ取得ができます。
- センサーの値をリアルタイムに取得して表示するコードも紹介しました。
この記事を参考に、是非ご自分の電子工作にBMP280を取り入れてみてください！
